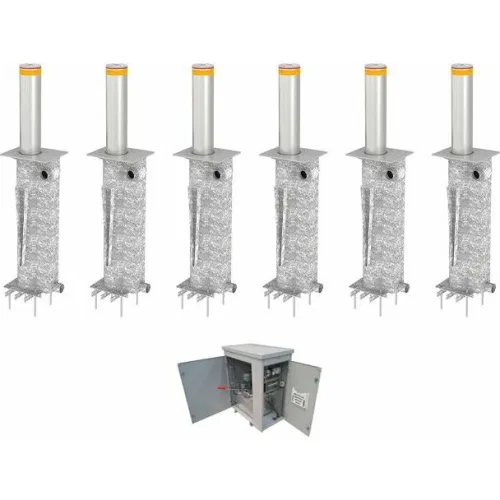

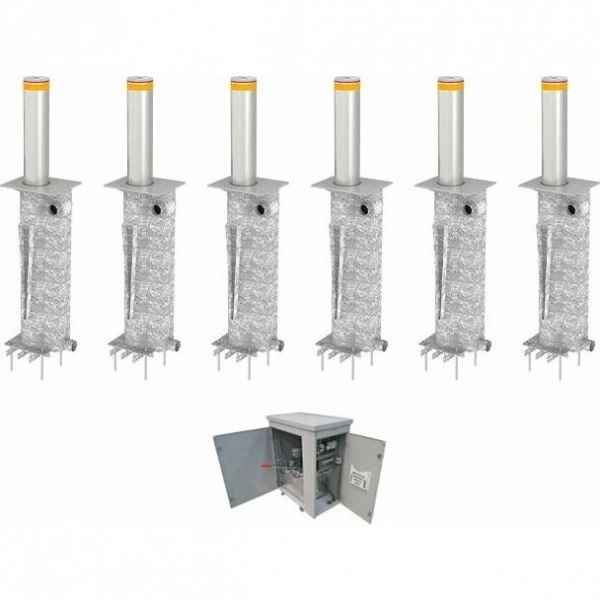

Блокиратор автоматический выдвижной серии TBD Traffic Regulation 220 мм, 800 мм, 6 боллардов CAME TBD-220H80-6 (КАМЕ)

Основная информация о блокираторе автоматическом выдвижном TBD CAME

Блокиратор автоматический выдвижной серии TBD Traffic Regulation CAME предназначен для организации контролируемого проезда и защиты уличной зоны от несанкционированного въезда. Модель рассчитана на работу в режимах интенсивной эксплуатации и обеспечивает выдвижение исполнительного устройства гидравлического типа с заданными временными параметрами опускания и подъема. Конструкция выполнена как встроенный тип монтажа, а верхняя часть цилиндра имеет отделку из нержавеющей стали. В составе комплекта предусмотрены элементы, необходимые для полноценного запуска системы, а также установочные опции, которые позволяют адаптировать работу оборудования к конкретным условиям площадки.

Ключевая особенность решения — наличие в комплекте управляющих и соединительных компонентов, включая шкаф управления с рукавом высокого давления и межблочными рукавами, а также элементы аварийного управления. Оборудование дополнительно комплектуется индикацией и зуммером на стойках, а также использует рубашку из нержавеющей стали. Для корректной работы в выбранной конфигурации требуются определенные опции, указанные в исходном описании: HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP, HPU-OLVLS.

Функциональные возможности TBD-220H80-6

Блокиратор обеспечивает автоматическое выдвижение и опускание преграды в установленных временных диапазонах. Управление работой осуществляется при совместимости системы с CAME Connect, при этом отмечено, что поддерживается только управление. Работа привода поддерживает гидравлический механизм с контролем ряда параметров, включая датчик уровня масла при установке соответствующей опции HPU-OLVLS. В оборудовании также реализована аварийная функция опускания преграды и предусмотрена кнопочная станция управления (HPU-EBTN), входящая в комплект.

• Автоматическое опускание и подъем с временем цикла: опускание 2,5-6 с; подъем 2,5–6 с (1 сек при установке HPU-HA-HB).
• Гидравлический привод с управлением работой цилиндра выдвижения.
• Индикация и звуковой сигнал на стойках: светодиодная индикация и зуммер.
• Аварийное опускание преграды через клапан аварийного опускания.
• Контроль уровня масла при установке датчика уровня масла (HPU-OLVLS).
• Работа в конфигурации с CAME Connect: только управление.

Технические особенности

Устройство характеризуется набором параметров, отражающих режим работы, климатическую устойчивость и электрическую часть управления. Рабочие интервалы по температуре зависят от выбранных опций обогрева и температурной настройки, а уровни защищенности электрооборудования и исполнительного устройства указаны в виде классов IP для разных конфигураций. Встроенный тип монтажа означает, что оборудование размещается в конструктивной нише площадки согласно требованиям установки.

• Время опускания: 2,5-6 с.
• Время подъема: 2,5–6 с; 1 сек при установке HPU-HA-HB.

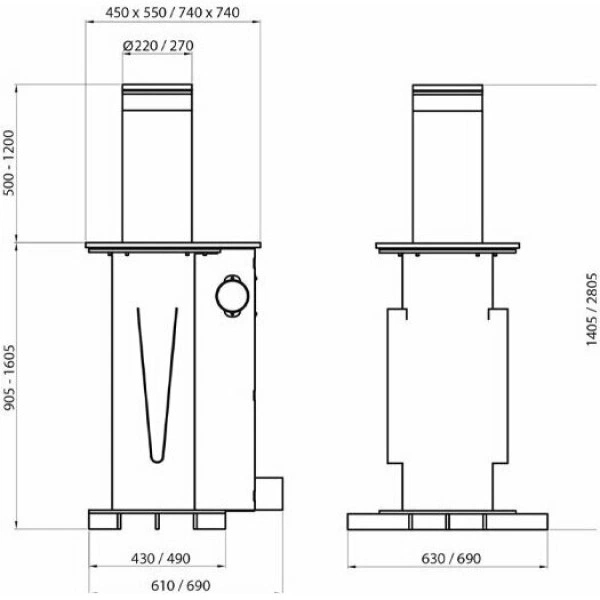

• Высота выдвижного цилиндра: 800 мм.
• Диаметр выдвижного цилиндра: 220 мм.
• Датчик уровня масла: при установке HPU-OLVLS.
• Диапазон рабочих температур: -5°C / +55°C; -30°C / +70°C при установке HPU-HTRO и HPU-HTRC.
• Длина кабеля и рукава высокого давления в комплекте: 10 м.
• Интенсивность использования: ИНТЕНСИВНОЕ.
• Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
• Класс защиты исполнительного устройства: 68.
• Макс. мощность: 10000 Вт при установке HPU-HA-HB.
• Потребляемая мощность: 7500 Вт.
• Рабочее давление: 55–120 бар.
• Масса: 890 кг.
• Нагрузка на ось: 40 т.
• Напряжение электропитания трехфазного тока (50 Гц): 380 В.
• Тип привода: гидравлический.
• Тип монтажа: встроенный.
• Толщина стенки выдвижного цилиндра: 6 мм.
• Отделка верхней части цилиндра: нержавеющая сталь.
• Рычаг для ручного подъема: при установке HPU-MANLFTP.
• Совместимость с CAME Connect: только управление.
• Циклов/час: 350.

Применение

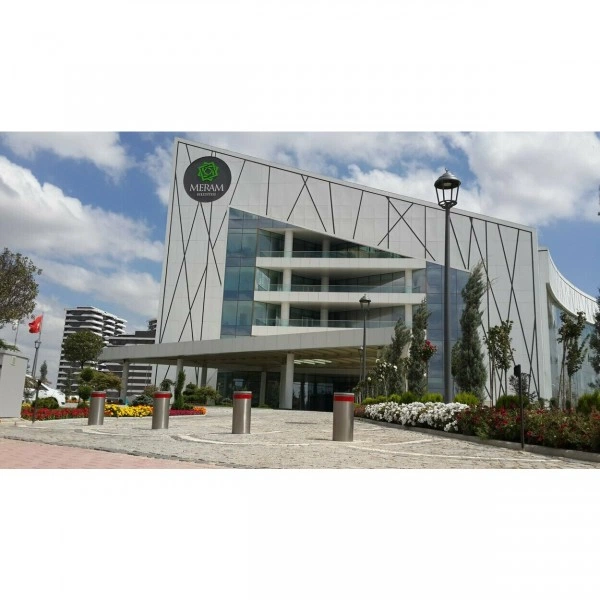

Блокиратор используется для создания автоматического контроля проезда и защиты дорожной инфраструктуры в зонах с повышенной интенсивностью эксплуатации. Подходит для размещения на объектах, где требуется управляемое перекрытие движения и надежная работа оборудования в уличных условиях. Конфигурация устройства предусматривает работу в составе системы с управляющими опциями, которые обеспечивают устойчивость к температурным условиям, повышают степень защиты блока управления и поддерживают дополнительные режимы, включая контроль уровня масла и возможность ручного подъема при установке соответствующих опций.

В комплекте предусмотрены шкаф управления с рукавом высокого давления 10 метров, межблочные рукава 1,2 метра, клапан аварийного опускания преграды и кнопочная станция (HPU-EBTN). Для полноценного использования требуется набор опций: HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP, HPU-OLVLS.

Ограничения и условия использования

Рабочие параметры и защищенность оборудования зависят от выбранных опций. Температурные условия и степень защиты блока управления изменяются при установке комплектов обогрева и герметизации. Для корректного функционирования отдельных функций, включая датчик уровня масла и ручной подъем, необходимо наличие соответствующих опций. Перед монтажом и эксплуатацией рекомендуется обеспечить подбор конфигурации под условия площадки и требования к работе системы в интенсивном режиме.
