Блокиратор дорожный серии RB 600 RB-30F60 (КАМЕ)

Основная информация о блокираторе дорожном серии RB в серии RB

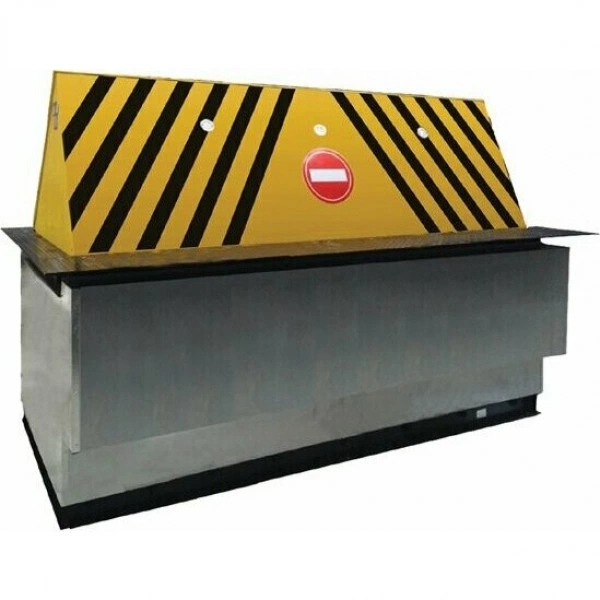

Блокиратор дорожный RB 600 от CAME предназначен для организации контролируемого проезда и защиты территории. Изделие относится к гидравлическим дорожным блокираторам серии RB Access Control K4 и рассчитано на эксплуатацию в составе систем контроля доступа. Конструкция выполнена в виде заграждающего элемента, который поднимается и опускается за счет гидропривода, а для управления предусмотрены элементы в рамках комплектной системы.

Модель рассчитана на работу в разных температурных условиях, что важно при круглогодичном использовании на объектах с интенсивным движением. Для повышения информативности предусмотрена световая индикация, а класс защиты блока управления и исполнительного устройства поддерживает работу в условиях внешней среды при корректной установке.

Функциональные возможности RB-30F60

RB 600 обеспечивает циклическое закрытие и открытие проезда за счет гидравлического привода. Управление осуществляется в рамках комплектной системы, а время опускания и время подъема подобраны так, чтобы обеспечить предсказуемый рабочий цикл. Для отдельных сценариев предусмотрены решения по контролю технического состояния и расширению функциональности через совместимые модули и оборудование.

• Гидравлический привод с поддержкой режимов работы, характерных для дорожных блокираторов серии RB
• Фиксированные интервалы времени опускания и подъема: 3–5 с для опускания; 3–5 с для подъема (с учетом комплектации)
• Подача и возврат заграждающего элемента по команде управления
• Зуммер и световая индикация при установке соответствующих компонентов
• Диагностика и контроль параметров через датчик уровня масла при установке HPU-OLVLS

Технические особенности

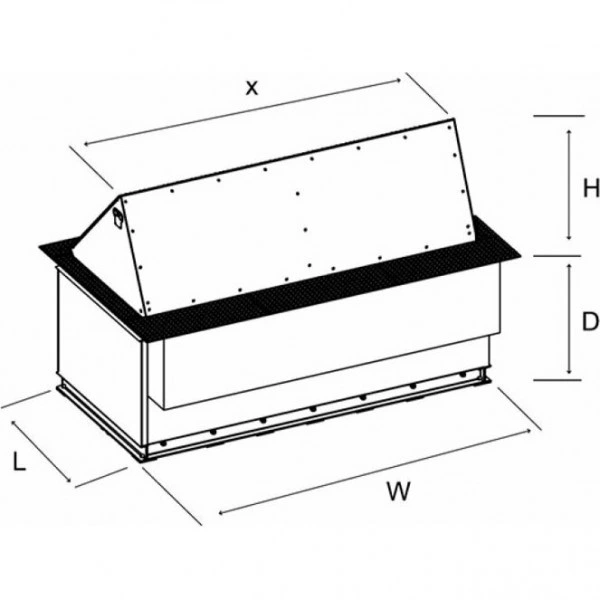

Габаритные размеры и параметры рабочего цикла RB 600 подобраны под задачи барьерного закрытия проезда. Высота заграждающей части составляет 600 мм, а общая высота изделия — 975 мм. Для установки важно учитывать глубину (1250 мм) и ширину заграждающей части (3000 мм). Масса устройства — 1270 кг, что следует учитывать при проектировании узлов крепления и транспортировке.

• Время опускания: 3–5 с
• Время подъема: 3–5 с (1 с при установке HPU-HA-1P)
• Высота: 975 мм
• Высота заграждающей части: 600 мм
• Глубина: 1250 мм
• Ширина: 3160 мм
• Ширина заграждающей части: 3000 мм
• Интенсивность использования: ИНТЕНСИВНОЕ
• Циклов/час: 350
• Мигающий индикатор (на фронтальной поверхности) при установке RB-FLSH
• Нагрузка на ось: 40 т
• Сопротивление наезду автомобиля: 7500 кг / 50 км/ч
• Сопротивление проникновению: 687 кДж
• Рабочее давление: 70–150 бар
• Тип привода: гидравлический
• Тип монтажа: встроенный
• Толщина металла: 4 мм
• Уровень безопасности: 3
• Класс защиты блока управления (IP): IP55 (IP67 при установке HPU-IP67)
• Класс защиты исполнительного устройства: 68
• Класс безопасности: K-4 (M30)
• Диапазон рабочих температур: -5 °C / +55 °C (до -30 °C / +70 °C при установке HPU-HTRO и HPU-HTRC)
• Отделка заграждающей части: порошковая окраска (RAL9005 и RAL1003)
• Макс. мощность: 4000 Вт (при установке HPU-HA-1P)
• Потребляемая мощность: 3000 Вт
• Рабочее давление/энергетические параметры зависят от установленного комплекта оборудования
• Напряжение электропитания трехфазного тока (50 Гц): 380 В
• Рабочее оборудование: рычаг для ручного подъема по умолчанию
• Совместимость с CAME Connect: только управление
• Датчик уровня масла: при установке HPU-OLVLS
• Длина кабеля и рукава высокого давления в комплекте: 10 м
• Режимы безопасности и соответствие испытаниям: IWA 14-1 (N2A, N2B, N3C / 7200 / 48 km/h), PAS68 (N2, N3 / 7500 / 48 km/h) и ASTM F2656 M, C7 (K-8) / 6800, 7200 / 48 km/h

Применение

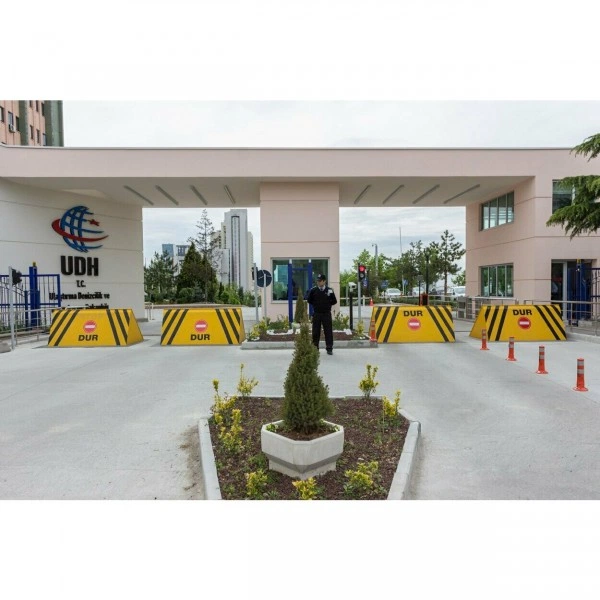

RB 600 используется для ограничения проезда и защиты объектов, где требуется надежная барьерная система. Устройство применяется на территории предприятий и инфраструктурных площадок, в том числе там, где важны регламентируемые интервалы открытия и закрытия, а также стабильная работа в заданном температурном диапазоне. Встроенный монтаж помогает интегрировать блокиратор в существующую инфраструктуру, сохраняя функциональность и управляемость режима работы.

• Для организации контролируемого проезда на охраняемых территориях
• Для сценариев, где требуется барьерное закрытие и предсказуемое время срабатывания
• Для объектов, работающих в условиях внешней среды и температурных колебаний
• Для проектов с требованиями к классу безопасности и соответствию испытаниям
