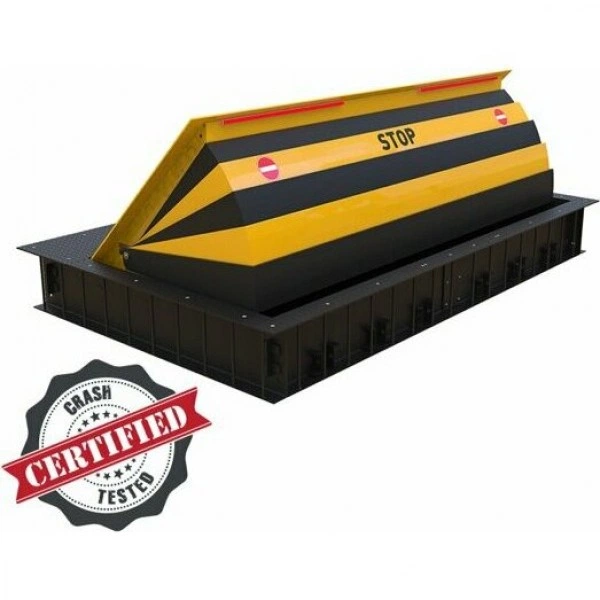

Блокиратор дорожный HRB 900 SHALLOW серии HRB для поверхностного монтажа с двумя гидроцилиндрами CAME HRB-35P90-2p-SHLW (КАМЕ)

Основная информация о дорожном блокираторе HRB

Гидравлический дорожный блокиратор серии HRB SHLW Anti-terror Heavy Duty K12 предназначен для создания надежной защиты въездов и проездов на охраняемых территориях. Конструкция выполнена для поверхностного монтажа и рассчитана на работу в составе системы инженерного обеспечения, включая шкаф управления и подключаемые элементы. Модель HRB 900 SHALLOW рассчитана на управление движением транспорта и формирование зоны ограничения, при которой блокиратор принимает на себя ударное воздействие с заданными параметрами сертификации.

В составе поставки предусмотрены элементы, необходимые для запуска работы оборудования: шкаф управления с рукавом высокого давления длиной 10 метров, датчик уровня масла, ручной аварийный насос и кнопочная станция (HPU-EBTN). Платформа оборудована зуммером, а также телескопической фронтальной панелью, что упрощает эксплуатационные сценарии и повышает удобство визуального контроля процесса перемещения.

Функциональные возможности HRB-35P90-2p-SHLW

Устройство обеспечивает гидравлический цикл опускания и подъема заграждающей части. Управление реализовано в комплектной конфигурации с использованием шкафа управления и кнопочной станции. Для аварийных ситуаций предусмотрен ручной аварийный насос, а датчик уровня масла позволяет контролировать эксплуатационное состояние. Для контроля работы предусмотрен зуммер, а в процессе перемещения используются установочные параметры времени, указанные для конкретной модели.

• Гидравлический привод для работы в режимах опускания и подъема.
• Управление через элементы, входящие в комплект поставки, включая шкаф управления и кнопочную станцию HPU-EBTN.
• Аварийная работа с помощью ручного аварийного насоса.
• Контроль уровня масла с использованием датчика уровня масла.
• Зуммер и телескопическая фронтальная панель для удобства контроля процесса.

Технические особенности

Модель HRB 900 SHALLOW относится к гидравлическим блокираторам и работает в диапазоне климатических условий, указанных для эксплуатации оборудования. Для согласования работы с системой управления и исполнительными узлами предусмотрены технические параметры по времени перемещения, габаритам, нагрузкам на ось и классу защиты.

• Время опускания: 3-5 с.
• Время подъема: 3-5 с (1 сек при установке HPU-HA-2P).

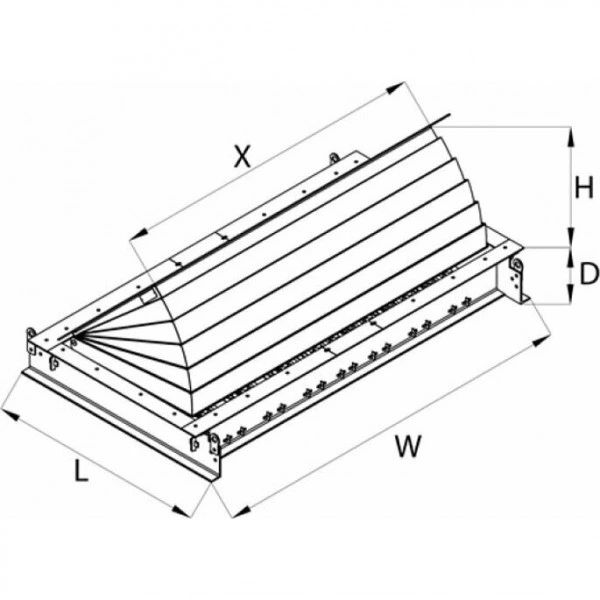

• Высота: 400 мм.
• Высота заграждающей части: 900 мм.
• Глубина: 2200 мм.
• Датчик уровня масла: по умолчанию.
• Диапазон рабочих температур: -5 °C / +55 °C (-30 °C / +70 °C при установке HPU-HTRO и HPU-HTRC).
• Длина кабеля и рукава высокого давления в комплекте: 10 м.
• Интенсивность использования: ИНТЕНСИВНОЕ.
• Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
• Класс защиты исполнительного устройства: 68.
• Максимальная мощность: 5500 Вт (при установке HPU-HA-2P).
• Потребляемая мощность: 4000 Вт.
• Рабочее давление: 70-150 бар.
• Тип привода: гидравлический.
• Тип монтажа: встроенный.
• Толщина металла: 10 мм.
• Нагрузка на ось: 50 т.
• Напряжение электропитания трехфазного тока (50 Гц): 380 В.
• Параметры безопасности: уровень безопасности 1.
• Отделка заграждающей части: порошковая окраска (RAL9005 и RAL1003).
• Сопротивление наезду автомобиля: 7500 кг \ 80 км/ч.
• Сопротивление проникновению: 1879 кДж.
• Циклов в час: 350.

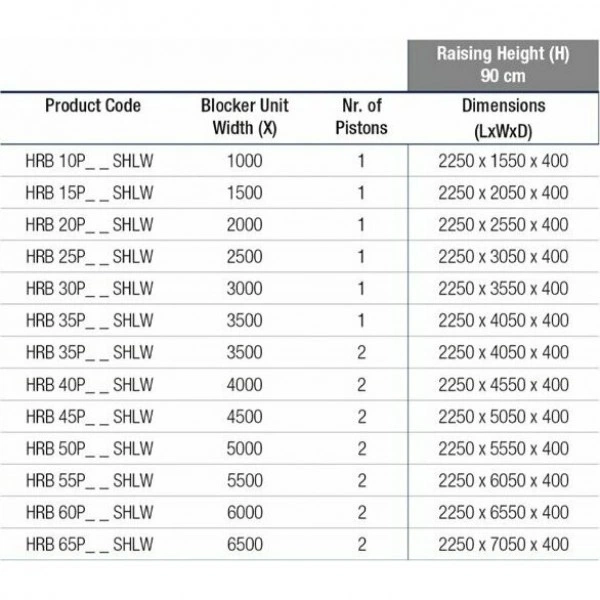

• Ширина: 3950 мм.
• Ширина заграждающей части: 3500 мм.
• Рычаг для ручного подъёма: по умолчанию.
• Сертификат безопасности: K-12 (M50).
• Совместимость с CAME Connect: только управление.
• Кабель и элементы сигнализации: мигающий индикатор (на боковой и фронтальной поверхности) — по умолчанию.

Применение

Дорожный блокиратор HRB SHLW применяется для обеспечения контроля въезда и ограничения доступа транспортных средств на территории, где необходима повышенная противотаранная защита. Конструкция рассчитана на циклическую работу и предназначена для использования в инфраструктурных решениях с поверхностной зоной монтажа и встроенной установкой исполнительной части. При проектировании учитывают требования к климатическим условиям, параметрам электропитания и согласование с комплектными элементами управления. Сертификация и заявленные показатели сопротивления воздействию позволяют использовать модель для задач противодействия угрозам, связанным с попытками несанкционированного проезда.

Документация и подтверждение соответствия включают сертифицированные требования по классу безопасности и скоростным режимам эксплуатации для дорожных блокираторов.
