Комплект M-эко для откатных ворот, без направляющего рельса CAME KIT VITA ME 03 1710043 (КАМЕ)

Основная информация о комплекте M-эко для откатных ворот в предложном падеже CAME

Комплект M-эко для откатных ворот CAME предназначен для комплектации откатных самонесущих ворот и подбора фурнитуры, когда нужно укомплектовать систему без направляющего рельса. В составе комплекта предусмотрены элементы, которые обеспечивают работу откатного механизма и поддержку створки в движении: тележка с роликами, концевая роликовая группа, улавливатель конц. ролика, заглушки для рельса, а также скоба направляющая FRM 2 с роликами.

Ключевое назначение комплекта — установка узлов подвеса и роликовой опоры в составе откатной системы, чтобы створка перемещалась плавно и уверенно. Комплект рассчитан на ворота с максимальной массой створки до 700 кг.

При выборе комплекта важно учитывать параметры ворот и правильно подготовить места монтажа: рамы, крепежные поверхности и точки установки роликовых узлов. Использование набора позволяет упростить комплектование фурнитуры и собрать рабочую конфигурацию откатных ворот с расчетной нагрузкой.

Функциональные возможности 1710043

• Обеспечивает комплектацию откатной самонесущей системы для ворот массой створки до 700 кг.
• Включает тележку ME с 8 роликами, которая поддерживает створку и участвует в направляющем движении в процессе отката.
• Предусматривает концевой ролик для формирования концевых положений створки.
• Содержит улавливатель конц. ролика для повышения управляемости узла в крайних положениях.
• В составе предусмотрены заглушки для рельса (2 шт.) для корректного оформления узла.
• Содержит скобу направляющую FRM 2 с 2 роликами для организации направляющей части механизма.
• Укомплектован винтами М10х25 (15 шт.) для монтажа элементов комплекта в составе системы.

Технические особенности

• Макс. масса створки: 700 кг.

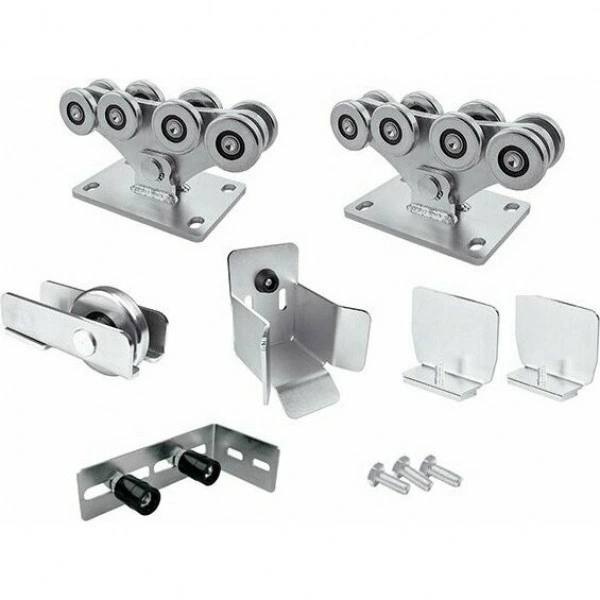

• Комплектность: тележка ME с 8 роликами (2 шт.), ролик концевой, улавливатель конц. ролика, заглушка для рельса (2 шт), скоба направляющая FRM 2 с 2 роликами, винты М10х25 (15 шт).
• Единица измерения: шт.
• Кратность упаковки: 1.
• Вес комплекта: 23,09 кг.

Применение

Комплект подходит для комплектации откатных самонесущих ворот, когда требуется собрать роликовую систему без направляющего рельса. Применяется для объектов, где требуется надежная работа узлов подвеса и направляющей части при движении створки в пределах допустимой массы.

• Для монтажных работ по комплектации откатных ворот с массой створки до 700 кг.
• Для замены или формирования комплектной фурнитуры в рамках проектирования откатной системы.
• Для комплектации узлов роликового подвеса и концевых элементов в откатном механизме.
