Привод для откатных ворот SDN4B CAME 001SDN4B (КАМЕ)

Основная информация о приводе для откатных ворот CAME

Привод для откатных ворот CAME модели SDN4B предназначен для автоматизации откатных ворот и обеспечивает управляемое перемещение створки с возможностью тонкой настройки режимов работы. Он рассчитан на интенсивное использование и позволяет интегрировать управление с дополнительными устройствами, поддерживающими совместимые функции. В устройстве предусмотрен встроенный блок управления, а также набор настроек, позволяющий адаптировать работу привода под фактические параметры ворот.

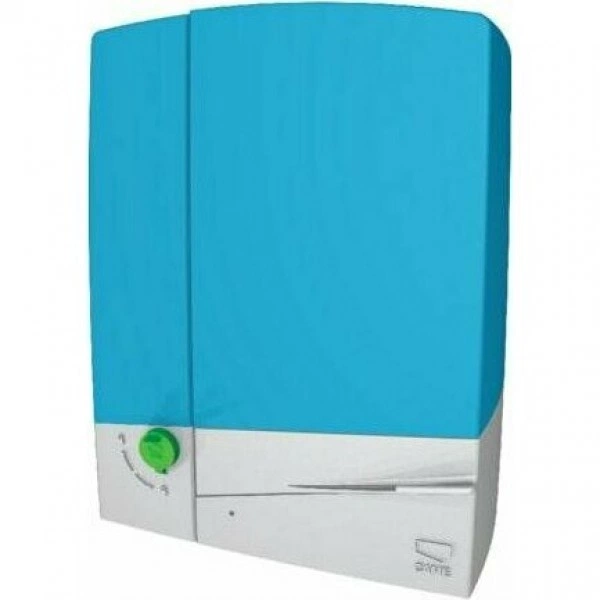

Корпус привода представлен в голубом исполнении. Для корректной эксплуатации предусмотрен контроль ключевых технических параметров, включая класс защиты, электропитание, рабочие температуры и совместимость с системами управления.

Функциональные возможности 001SDN4B

Привод SDN4B обеспечивает набор функций, направленных на удобство управления, контроль движения створки и повышение безопасности эксплуатации:

• Автоматическое определение крайних положений створки.
• Функция автоматического закрывания с регулировкой по времени.
• Самодиагностика устройств безопасности.
• Регулировка скорости движения и скорости замедления.
• Регулировка точек начала замедления при открывании и закрывании.
• Частичное открывание створки (режим калитки) с автоматическим закрыванием.
• Режим замедления перед остановкой в крайних положениях.
• Возможность подключения беспроводной системы безопасности RIO 2.0.
• Возможность синхронизации двух приводов.

Технические особенности

Привод SDN4B рассчитан на работу с откатными воротами с определенными предельными параметрами по массе и длине створки, а также имеет соответствующие электрические и эксплуатационные характеристики:

• Макс. масса створки: 400 кг.
• Макс. длина створки: 14 м.
• Интенсивность использования: ИНТЕНСИВНОЕ.
• Класс защиты (IP): 44.
• Напряжение электропитания (50 Гц): 230 В.
• Напряжение электропитания двигателя: 24 В.
• Макс. потребляемый ток двигателя: 7 А.
• Мощность: 170 Вт.
• Скорость движения: 12 м/мин.
• Толкающее усилие: 350 Н.
• Диапазон рабочих температур: от -20 до +55 °C.
• Совместимость с CAME Connect: полная.
• Модуль шестерни: 4.

Для электротехнической части важны параметры питания и защищенность корпуса, а для эксплуатации — диапазон температур и допустимые значения по массе и длине створки.

Где применяется

Модель SDN4B применяется в системах автоматизации откатных ворот там, где требуется управляемое движение створки, настройка скорости и замедления, а также работа в режиме интенсивного использования. Подходит для сценариев, когда требуется автоматическое определение крайних положений, возможность частичного прохода (режим калитки) и интеграция с совместимыми системами безопасности. При проектировании важно учитывать допустимые параметры створки по массе и длине, а также соблюдать требования по условиям эксплуатации и обеспечивать корректное электропитание привода.
