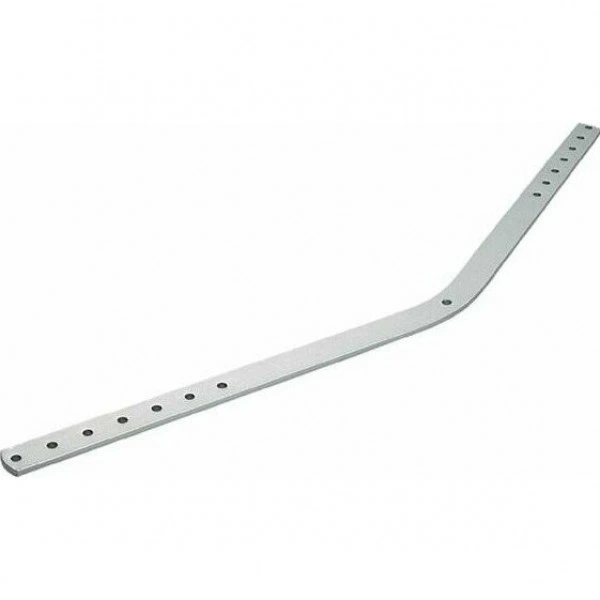

Тяговый рычаг для секционных ворот V122 CAME 001V122 (КАМЕ)

Тяговый рычаг CAME V122 (артикул 001V122) предназначен для оснащения секционных гаражных ворот автоматикой с потолочными приводами серии VER. Его задача — обеспечить корректную кинематику передачи тягового усилия от привода к створкам ворот.

Изделие рассчитано на конкретный монтажный параметр: расстояние от вала до верхнего края проема составляет 300–600 мм. Благодаря этому удается сохранить работоспособность механизма и обеспечить стабильную работу привода в цикле открывания и закрывания ворот.

Тяговый рычаг подбирается как часть комплекта для автоматизации секционных ворот. Он используется в тех случаях, когда требуемая геометрия установки не позволяет применять стандартные элементы передачи или требуется удлиненный вариант для корректного расположения относительно вала и верхней кромки ворот.

Тяговый рычаг 001V122 обеспечивает:

• передачу движения от потолочного привода к секционным воротам;
• соответствие монтажным условиям по расстоянию от вала до верхнего края проема 300–600 мм;
• поддержание штатного режима работы автоматизированных ворот с потолочным приводом серии VER.

Установка рычага позволяет корректно настроить работу привода и обеспечить управляемое открывание и закрывание секционных ворот в составе автоматизации.

Основные параметры изделия:

• Артикул: 001V122
• Модель: V122
• Расстояние от вала до верхнего края проема: 300–600 мм
• Единица измерения: шт
• Кратность упаковки: 200
• Вес: 0,64 кг
• Ширина: 800 мм
• Глубина: 1200 мм

Геометрия и монтажные размеры рычага важны для корректной сборки узла передачи и согласования работы привода и ворот.

Тяговый рычаг CAME V122 (001V122) применяется при автоматизации секционных ворот потолочным приводом серии VER, когда расстояние от вала до верхнего края проема находится в диапазоне 300–600 мм. Рычаг устанавливается в составе узла передачи для обеспечения нужного положения элементов механизма и корректного привода движения ворот в процессе работы.

Используйте изделие только в тех конфигурациях, где параметры монтажа соответствуют указанным значениям, чтобы сохранить работоспособность автоматики и обеспечить стабильный цикл открывания/закрывания.
