Модуль подключения 4х дополнительных камер (система New X1) CAME 62740060 (КАМЕ)

Основная информация о модуле подключения 4х дополнительных камер (система New X1) CAME

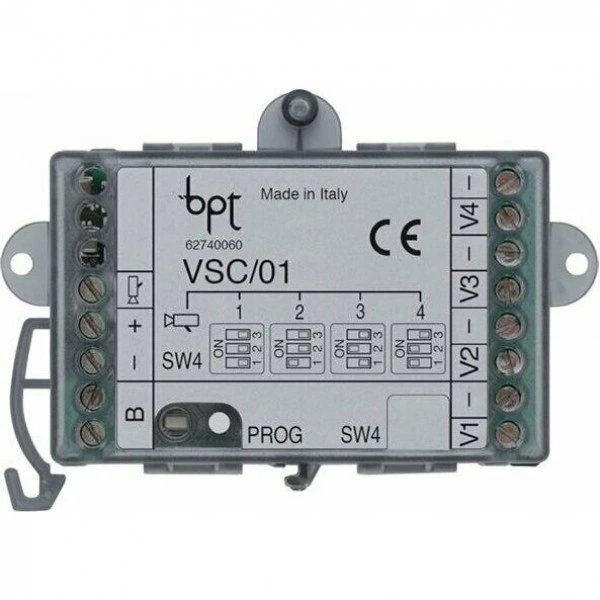

Модуль подключения 4х дополнительных камер (система New X1) CAME предназначен для расширения видеотракта в домофонных системах и позволяет организовать прием видеосигнала с нескольких стандартных камер на одном устройстве. Корпус выполнен в компактном форм-факторе, рассчитан на установку в разветвительные коробки или на DIN-рейку в электрощитах стандарта EN50022, поэтому устройство удобно размещать в местах, где важны порядок и экономия пространства. Модель поддерживает настройку количества подключенных камер с помощью DIP-переключателей и имеет индикацию состояния, облегчающую ввод в эксплуатацию и контроль работы.

Для подключения используются видеовходы с характеристикой 75 Ω, а питание подается от источника постоянного тока 12–18 В. Светодиодная индикация включает отдельные индикаторы подключения камер и индикатор статуса программирования, что помогает оператору и монтажнику быстро определить, что система подготовлена к работе и видеосигнал поступает корректно.

Функциональные возможности 62740060

• Прием видеосигнала с 4 стандартных камер (CCIR/EIA или PAL/NTSC) с передачей на выход активации видеосигнала.
• Настройка количества подключенных камер посредством 3 DIP-переключателей.
• Светодиодная индикация: 4 индикатора подключения камер и 1 индикатор статуса программирования.
• Компактное размещение в электрощите на DIN-рейке или в разветвительных коробках.
• Питание от источника постоянного тока 12–18 В с учетом максимального потребления по току.

Технические особенности

• Артикул/код: 62740060.
• Напряжение электропитания: 12–18 В пост. тока.
• Максимальный потребляемый ток: 100 мА.
• Потребление в режиме ожидания: 30 мА.
• Видеовходы: 1 видеовход 75 Ω (входной уровень 1 Vpp).
• Выход активации видеосигнала при максимальном 24 В пост. тока: 100 мА.
• Размер (DIN): 1 DIN, низкопрофильная посадка в щите.
• Диапазон рабочих температур: 0 ÷ +35 °C.
• Единица измерения: шт.
• Кратность упаковки: 1.
• Габариты упаковки и масса: вес 0.08 кг; ширина 38 мм; высота 73 мм; глубина 102 мм.

Применение

Модуль подключения 4х дополнительных камер CAME предназначен для использования в составе домофонных и видеосистем, где требуется подключить дополнительные камеры к общей схеме обработки видеосигнала. Устройство удобно применять при проектировании и модернизации объектов, когда видеотракт нужно расширить без усложнения разводки и при этом сохранить компактную компоновку в электрощите.

Монтаж выполняется с учетом требований к установке на DIN-рейку или в разветвительные коробки. При эксплуатации важно соблюдать параметры электропитания и работать в допустимом диапазоне температур, а настройку количества камер выполнять с использованием DIP-переключателей.
