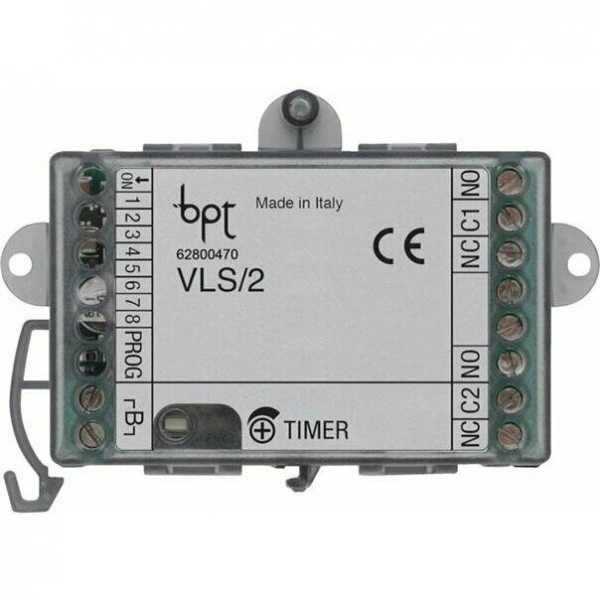

Модуль с 2 реле, управление с панелей new X1 и по шине B (1 DIN) CAME 62800470 (КАМЕ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о модуле с 2 реле CAME
Модуль с 2 реле CAME VLS/2 предназначен для управления дополнительными устройствами в составе систем автоматизации и домофонии. Устройство выполнено в миниатюрном корпусе и рассчитано на установку в электрические щиты на DIN-рейку (EN50022), форм-фактор составляет 1 DIN. Благодаря двум встроенным реле модуль удобно использовать для коммутации внешних нагрузок и расширения функциональности базовых контроллеров, когда требуется подключить отдельные исполнительные цепи.
Модуль рассчитан на работу с локальным питанием 15–20 В постоянного тока. При этом устройство не требует электропитания дополнительно по отдельной линии — питание используется как локальное для работы внутренних схем. Для сценариев управления по умолчанию предусмотрены настройки реле: они связаны с открытием двери и командой AUX2. Программирование режимов выполняется с помощью DIP-переключателей: их на устройстве установлено 8 штук, а также предусмотрен потенциометр регулировки времени срабатывания реле 1 (открытие двери). Для визуального контроля предусмотрена светодиодная индикация статуса программирования и передачи данных.
Компактная конструкция делает модуль удобным для монтажа в ограниченном пространстве электрощита. Он подходит для задач, где требуется организовать дополнительную коммутацию нагрузок в составе системы и при этом сохранить аккуратное размещение аппаратуры внутри шкафа управления.
Функциональные возможности 62800470
- Коммутация внешних устройств с помощью двух реле в составе системы.
- Связка реле по умолчанию с открытием двери и выходом AUX2.
- Программирование параметров через 8 DIP-переключателей (в ручном режиме или с помощью ПК).
- Регулировка времени срабатывания реле 1 с помощью потенциометра.
- Светодиодная индикация статуса программирования и передачи данных.
- Работа без дополнительного отдельного электропитания на устройство сверх предусмотренного локального питания.
Технические особенности
- Потребляемый ток: 30 мА максимум (4 мА в режиме ожидания).
- Локальное питание: 15–20 В постоянного тока.
- Отключающая способность при 250 В: 5 А (для резистивной нагрузки).
- Отключающая способность при 250 В с индуктивной нагрузкой: 2 А.
- Диапазон рабочих температур: 0 ÷ +35 °C.
- Установка: DIN-рейка в электрощитах, форм-фактор 1 DIN (низкопрофильный модуль).
- Габариты: 87 × 85 × 123 мм (Ш × В × Г).
- Вес: 0,05 кг.
Применение
Модуль VLS/2 используется для сервопрограммирования и коммутации вспомогательных цепей в составе систем управления, когда требуется подключить дополнительные исполнительные элементы. Его применяют для задач дополнительного освещения, сирен, открывающих функций и иных устройств, управление которыми выполняется через релейные выходы. Устройство монтируется в электрощиты на DIN-рейку и помогает расширять возможности автоматики, обеспечивая аккуратное размещение и настройку режимов работы непосредственно на модуле.
Технические характеристики 62800470
Идентификаторы товара
- Артикул
- 62800470
- Серия/модель
- VLS/2
Логистика
- Вес (кг)
- 0,05
- Единица измерения
- шт
- Кратность упаковки
- 1
Монтаж, установка и крепление
- DIN-рейка и формат
- Установка на DIN-рейку в электрощитах (EN50022), 1 DIN (низкопрофильный)
Технические характеристики
- Потребляемый ток (мА)
- 30 макс. (4 в режиме ожидания)
Функционал и возможности
- Индикация
- Светодиодная индикация статуса программирования и передачи данных
- Программирование
- 8 DIP-переключателей (в ручном режиме или с помощью ПК)
- Регулировка времени
- Потенциометр регулировки времени срабатывания реле 1 (открытие двери)
- Связь по умолчанию
- Реле настроены на открытие двери и команду AUX2
Электрические характеристики
- Отключающая способность при 250 В
- 5 А
- Отключающая способность при 250 В с индуктивной нагрузкой
- 2 А
Назначение и классификация
- Количество реле
- 2
- Назначение
- Сервoреле для дополнительных устройств (лестничное освещение, сирены, проходы и т. д.)
Размеры и физические параметры
- Габариты (Ш×В×Г, мм)
- 87 × 85 × 123
Питание
- Локальное питание (В)
- 15–20 В пост. тока
Эксплуатация и условия использования
- Диапазон рабочих температур (°C)
- 0 ÷ +35
