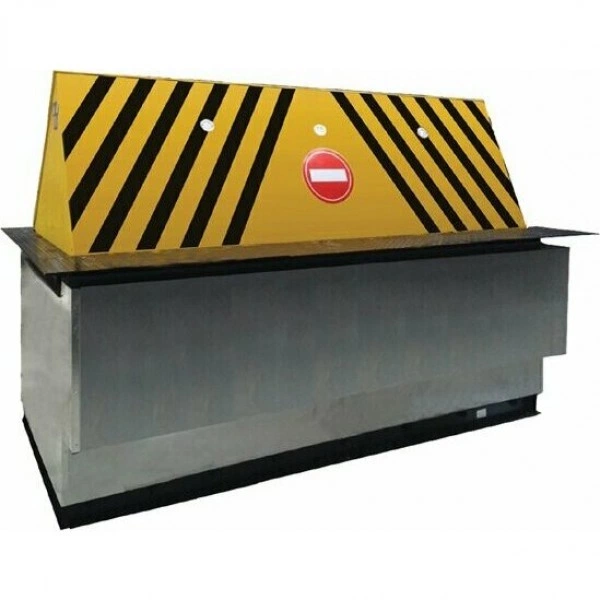

Блокиратор дорожный RB 900 серии RB Access Control K4 RB-25F90 CAME RB-25F90 (КАМЕ)

Основная информация о дорожном блокираторе CAME

Блокиратор дорожный гидравлический серии RB Access Control K4 предназначен для организации контролируемого проезда на объектах, где требуется надежное физическое ограничение движения транспортных средств. Модель RB 900 поставляется как единый комплект и ориентирована на эксплуатацию в составе решений для контроля доступа, обеспечивая управляемую работу с заграждающей частью.

Конструкция рассчитана на интенсивную эксплуатацию и предусматривает интеграцию с шкафом управления. В комплекте предусмотрены элементы, которые формируют готовую к установке систему управления и приведения заграждающего устройства в действие. Для удобства работы платформа оборудована встроенным зуммером, а также предусмотрены режимы опускания и подъема, задаваемые рабочими параметрами оборудования.

При проектировании и изготовлении применяются требования и стандарты безопасности, указанные в технической документации производителя. Это позволяет использовать изделие в типовых схемах обустройства площадок с учетом классов защиты и заданных критериев устойчивости и безопасности.

Функциональные возможности RB-25F90

• Гидравлический тип привода для управляемого движения заграждающей части.
• Заданные временные параметры опускания и подъема: время опускания 3-5 с, время подъема 3-5 с (при установке HPU-HA-1P указанная формулировка зависит от конфигурации привода).
• Работа с шкафом управления в составе комплекта.
• Платформа оборудована зуммером для звукового сопровождения работы.
• Поддержка управления через связку с CAME Connect (указано как «только управление»).
• Наличие встроенной логики безопасности и заданный уровень безопасности (в комплексе решений соответствует параметру уровня безопасности).

Технические особенности

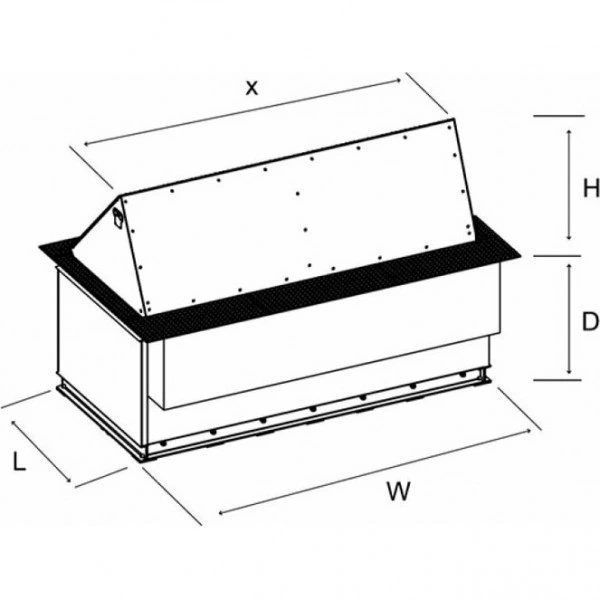

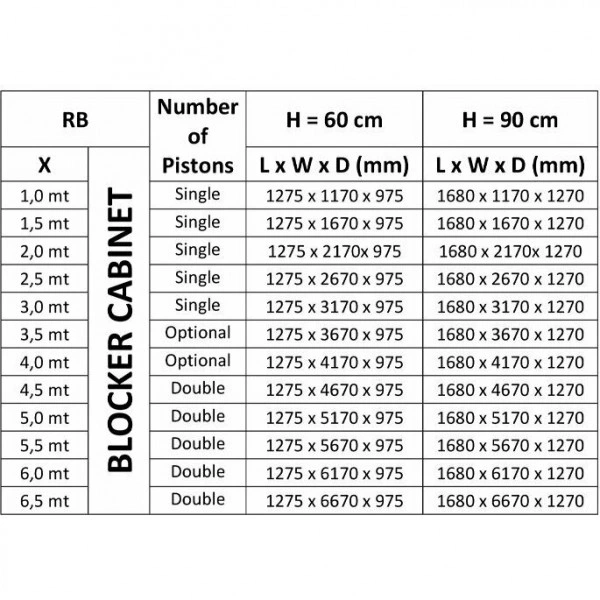

• Габаритные размеры: высота 1270 мм, ширина 2660 мм, глубина 1660 мм.
• Размер заграждающей части: высота заграждающей части 900 мм, ширина заграждающей части 2500 мм.
• Параметры работы по температуре: диапазон -5°C / +55°C (указан расширенный диапазон при установке HPU-HTRO и HPU-HTRC: -30°C / +70°C).
• Интенсивность использования: ИНТЕНСИВНОЕ.
• Электропитание: напряжение электропитания трехфазного тока 380 В, частота 50 Гц.
• Потребляемая мощность: 2200 Вт.
• Максимальная мощность: 3000 Вт (при установке HPU-HA-1P).
• Рабочее давление: 70-150 бар.
• Защитные характеристики: класс защиты блока управления IP55 (IP67 при установке HPU-IP67); класс защиты исполнительного устройства 68.
• Параметры управления и сигнализации: мигающий индикатор (при установке RB-FLSH) на фронтальной поверхности.
• Датчик уровня масла: при установке HPU-OLVLS.
• Оборудование для безопасной эксплуатации: указан класс защиты блока/устройства безопасности K-4 (M30), а также сопротивление наезду автомобиля 7500 кг \ 50 км/ч.
• Сопротивление проникновению: 687 кДж.
• Толщина металла: 4 мм.
• Тип монтажа: встроенный.
• Требуемые элементы комплектации по кабелю и рукаву высокого давления: длина кабеля и рукава в комплекте 10 м.
• Отделка заграждающей части: порошковая окраска (RAL9005 и RAL1003).
• Нагрузка на ось: 40 т.
• Ресурс по циклам: 350 циклов/час.
• Рычаг для ручного подъёма: по умолчанию.

Применение

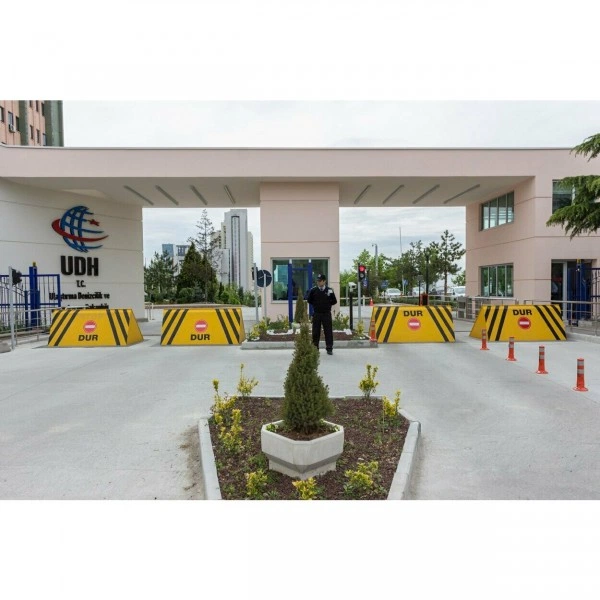

Дорожный блокиратор RB 900 серии RB применяется для организации контролируемого проезда на площадках, где требуется обеспечивать физическую блокировку движения транспортных средств. Встроенный тип монтажа позволяет интегрировать устройство в инфраструктуру объекта. Рабочие параметры по температуре и уровень защиты блока управления и исполнительного устройства задают возможность эксплуатации в климатических условиях в пределах указанных диапазонов и при выполнении предусмотренных конфигураций оборудования, включая варианты комплектаций с дополнительными модулями.

Устройство рассчитано на использование в составе решений контроля доступа с согласованным управлением, включая совместимость с CAME Connect (только управление). Интенсивность использования «ИНТЕНСИВНОЕ» и заданные характеристики безопасности ориентируют изделие на эксплуатацию с регулярными циклами работы.

Ограничения и условия использования

• Температурный диапазон эксплуатации указан как -5°C / +55°C; расширение до -30°C / +70°C возможно при установке HPU-HTRO и HPU-HTRC.
• Защита блока управления соответствует IP55, а достижение IP67 предусмотрено при установке HPU-IP67.
• Датчик уровня масла предусмотрен при установке HPU-OLVLS.
• Мигающий индикатор предусмотрен при установке RB-FLSH.
• Максимальная мощность 3000 Вт указана при установке HPU-HA-1P.
• Сопротивление наезду и сопротивление проникновению действуют в рамках указанных параметров изделия и применяемых требований безопасности.
