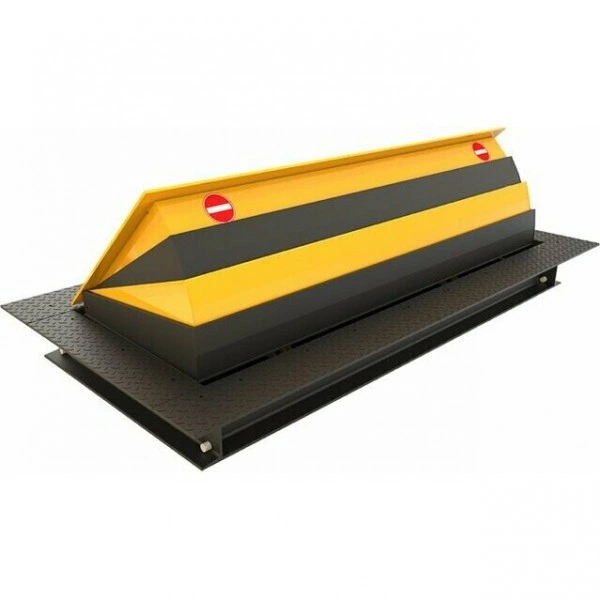

Блокиратор дорожный TRB 600 SHALLOW CAME TRB-20P60-SHLW (КАМЕ)

Блокиратор дорожный гидравлический серии TRB SHLW Traffic Regulation предназначен для контролируемого перекрытия проезда на автомобильных объектах. Исполнение TRB 600 SHALLOW обеспечивает высоту заграждающей части 600 мм и рассчитано на работу в режимах интенсивной эксплуатации. Конструктивно блокиратор относится к варианту для поверхностного монтажа: заграждение формируется за счет встроенного исполнения и рассчитано на надежную установку на территории с ограничением движения.

Модель TRB-20P60-SHLW поставляется в составе шкафа управления, включающего рукав высокого давления длиной 10 метров, клапан аварийного опускания преграды и кнопочную станцию (HPU-EBTN). Платформа оборудована зуммером и телескопической фронтальной панелью, что упрощает эксплуатацию и обслуживание на объекте.

Гидравлический механизм обеспечивает циклы подъема и опускания преграды в заданном режиме управления. Реализованы временные интервалы работы, указанные для модели: время опускания составляет 3–5 секунд, а время подъема — 3–5 секунд (при установке HPU-HA-1P отмечено 1 секунду на соответствующий этап разгона). Для управления предусмотрена кнопочная станция в составе комплекта.

• Гидравлический привод для подъема и опускания заграждающей части.
• Аварийное опускание преграды за счет наличия клапана аварийного опускания.
• Зуммер и телескопическая фронтальная панель для удобства контроля и работы.
• Комплект шкафа управления и рукава высокого давления 10 метров.
• Совместимость с CAME Connect: управление (совместимость указана как только управление).

Технические параметры модели сформированы под эксплуатацию на проездах, где требуется устойчивость работы и понятная интеграция в систему управления. Исполнительное устройство имеет встроенный тип монтажа, толщина металла составляет 5 мм, а конструкция рассчитана на нагрузку на ось 40 т и интенсивный режим использования.

• Высота (мм): 210; высота заграждающей части (мм): 600.
• Глубина (мм): 1142; ширина (мм): 2240; ширина заграждающей части (мм): 2000.
• Время опускания (с): 3–5.
• Время подъема (с): 3–5 (1 сек при установке HPU-HA-1P).
• Интенсивность использования: ИНТЕНСИВНОЕ.
• Тип привода: гидравлический.
• Класс защиты блока управления (IP): IP55 (IP67 при установке HPU-IP67); класс защиты исполнительного устройства: 68.
• Рабочее давление (бар): 70–150.
• Циклов/час: 350.
• Потребляемая мощность (Вт): 3000; максимальная мощность (Вт): 4000 (при установке HPU-HA-1P).
• Напряжение электропитания трехфазного тока (В, 50 Гц): 380.
• Нагрузка на ось (т): 40.
• Отделка заграждающей части: порошковая окраска (RAL9005 и RAL1003).
• Параметры по температуре: диапазон рабочих температур -5°C / +55°C (указано -30°C / +70°C при установке HPU-HTRO и HPU-HTRC).
• Длина кабеля и рукава высокого давления в комплекте (м): 10.
• Датчик уровня масла: при установке HPU-OLVLS.
• Рычаг для ручного подъема: при установке HPU-MANLFTP.

TRB 600 SHALLOW предназначен для организации безопасного регулирования проезда. Его применяют для ограничения доступа на автомобильных территориях, где требуется управляемое перекрытие дороги и последующее восстановление движения. Модель рассчитана на интенсивный режим работы и подходит для объектов, на которых важны предсказуемые циклы подъема и опускания преграды, а также корректная работа блока управления в заданных условиях по защите и температуре.

• Объекты с регламентированным въездом и выездом, где требуется управляемое перекрытие проезда.
• Площадки, для которых важны надежность в интенсивном циклическом режиме и понятные интервалы работы механизма.
• Территории, где используются совместимые решения CAME Connect для управления.

Работа оборудования зависит от корректной конфигурации элементов, предусмотренных для расширения функциональности. Для изменения класса защиты до IP67, диапазона температур, а также для реализации отдельных функций применяются указанные опции установки (например, HPU-IP67, HPU-HTRO/HPU-HTRC, HPU-OLVLS, HPU-MANLFTP). При эксплуатации необходимо учитывать параметры защиты блока управления и исполнительного устройства, а также соответствие условиям по рабочему давлению и режиму использования.

• Расширение защиты и температурных режимов выполняется при установке соответствующих опций, указанных в параметрах модели.
• Для реализации отдельных функций (например, датчика уровня масла и рычага ручного подъема) предусмотрены опции установки.
• Рекомендуется эксплуатировать блокиратор в заданном интенсивном режиме и соблюдать заявленные параметры цикла.
